HIGH VOLTAGE EQUIPMENT

Bancos de capacitores de média tensão tipo “Poste” são empregados normalmente para adequação de nível de tensão por concessionarias de energia, possui baixo custo e fácil instalação. São montados em racks de aço galvanizado a fogo no poste, pode ser fixo ou automático.

- Characteristics

Tipo de ligação
  • Estrela isolada
  • Estrela aterrada
  • Etc.
Forma de montagem
  • Em estrutura de aço galvanizado a fogo
Chave à vácuo (opcional)
  • Específico para manobra capacitiva
  • 200 A ou 400 A
  • Monopolar ou tripolar
Chave Mateus (opcional)
Capacitor
  • All Film
  • Óleo (biodegradável)
  • Com fusível interno ou sem fusível
  • Monofásicos
  • No PCB
Reator (opcional)
  • Inrush
  • Núcleo de ar
  • Classe F
  • Al ou Cu
Para-raios (opcional)
Transformadores (TC e TP)
Conforme projeto Comando: (opcional)
  • Tempo
  • Tensão
  • Tempo/tensão
  • Corrente
  • Fator de potência

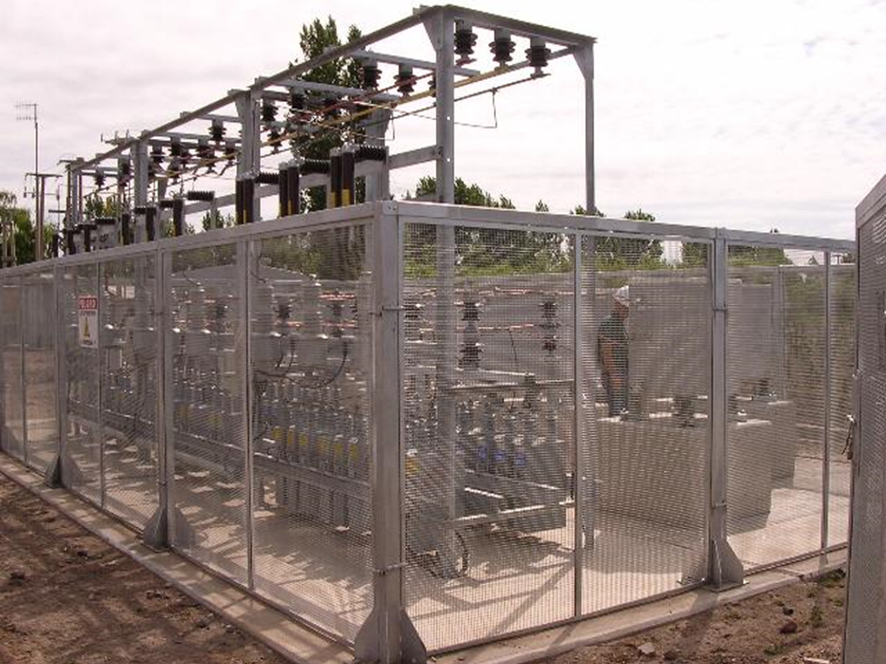

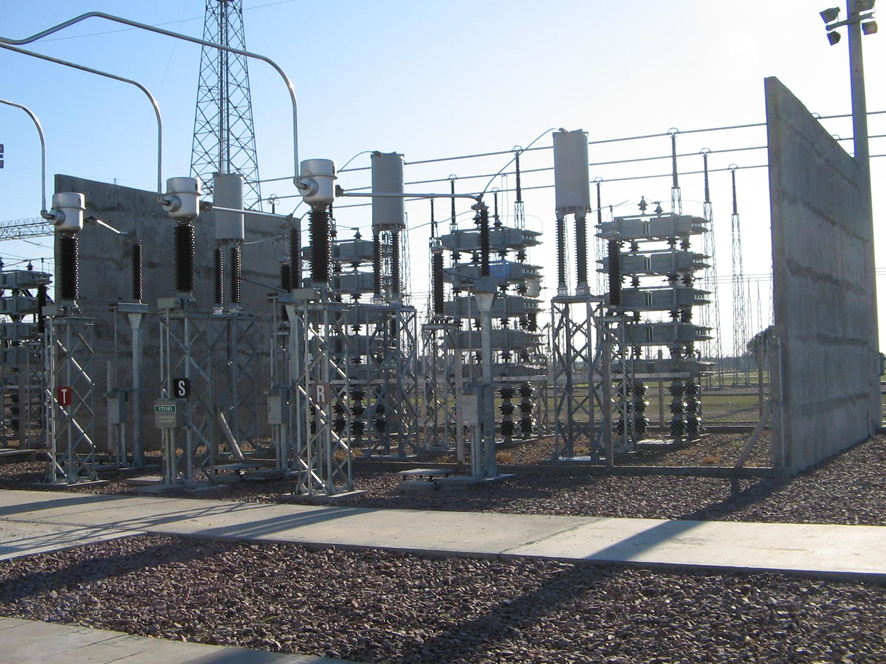

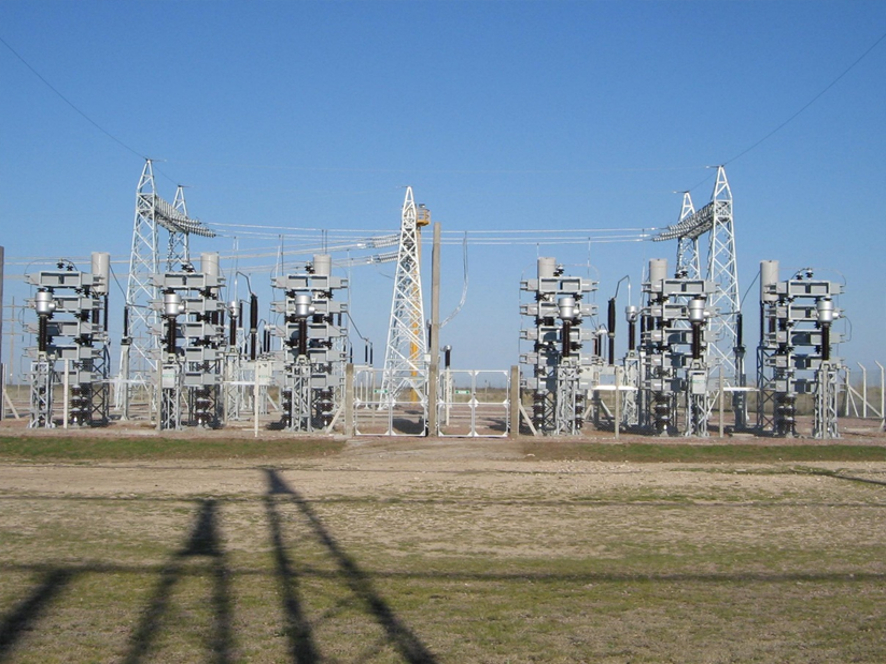

Filtros de harmônicas em média/alta tensão são empregado para a correção de fator de potência, adequação de nível de tensão, redução de perdas em cabos e transformadores e mitigação de harmônicas. Sistemas que possuem distorções harmônicas de corrente e tensão fora de patamares adequados utilizam filtros sintonizados para drenar correntes harmônicas ou criar um caminho de alta impedância para a proteção dos capacitores e sistema. Os filtros podem ser fixos ou automáticos dependendo do patamar de carga ao longo do dia. As implantações dos filtros podem ser em painel, estrutura de aço galvanizado a fogo com ou sem elevação.

- Characteristics

Tipo de ligação
  • Estrela aterrada
  • Dupla estrela isolada
  • Etc.
Forma de montagem
  • Em painel
  • Grau de proteção IP – 21 a IP -64
  • Chapa: 12 e 14
Chave à vácuo (opcional)
  • Específico para manobra capacitiva
  • 200 A ou 400 A
  • Monopolar ou tripolar Chave tetrapolar (opcional)
  • Até 40 kA
  • Manual ou motorizada
  • Kirk
Contator (opcional)
Seccionadora sem Carga (opcional)
  • 400, 630, 1250 A
  • Até 40 kA
  • Monopolar ou tripolar
Capacitor
  • All Film
  • Óleo (biodegradável)
  • Com fusível interno ou sem fusível
  • Monofásicos
  • No PCB
Reator
  • Núcleo de ar
  • Al ou Cu
  • Classe F
Para-raios (opcional)
Transformadores (TC e TP)
  • Conforme projeto
  • Proteção: de linha e/ ou neutro
  • Função: 27,59,61N, etc.

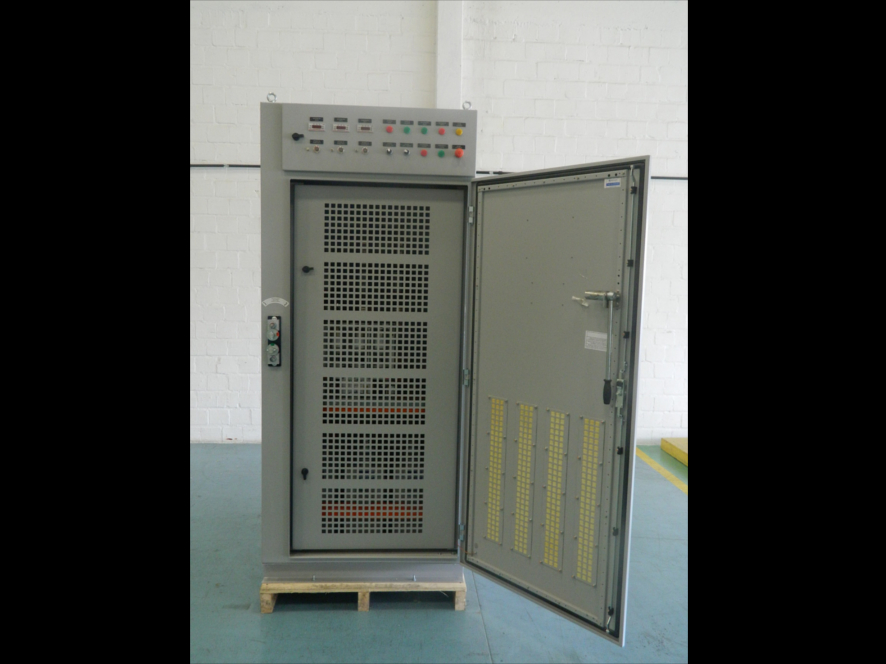

Banco de capacitores de surto também conhecidos como snubber, normalmente são aplicados em entradas de subestações e proteção de transformadores de potência. Sua função é a supressão de surtos de frequência e tensão, prevenindo a queima de equipamentos.

- Characteristics

Tipo de ligação
  • Estrela aterrada
Forma de montagem
  • Painel IP - 21 a IP - 64
  • Chapa: 12 e 14
Capacitor
  • All Film
  • Óleo (biodegradável)
  • Com fusível externo
  • Monofásicos ou trifásicos
  • No PCB
Para-raios (opcional)
Resistores (opcional)

Phase power capacitor units

Product features:

•Grid Solutions high voltage power capacitor units are designed and manufactured using the most advanced thecnology and high quality materials. They are all-film dielectric capacitor units impregnated with a biodegradable dielectric liquid. Each capacitor unit element has the possibility of having separate internal fuse. In addition, each capacitor unit is provided with an internal discharge resistor.

All high voltage power capacitor units are light-weight and have low losses. They comply with most national and international capacitor unit standards.

The dielectric liquid is specially made for capacitor units and has been chosen by Grid Solutions for its excellent electrical properties and heat stability at both low and high temperatures. It is non-PCB non-chlorine and biodegradable.

•The capacitor units are equipped with weld-type porcelain bushings.

•Capacitor unit containers are made of stainless steel.

•Capacitor units for specific purposes can be designed and manufactured to meet customer requirements.

•Fuseless/External fuse designs on request.

- Characteristics

Impregnado em all-film
Tensão nominal:
1000..13800V/ com fusível interno
Até 24000V sem fusível interno
Potencia nominal:
Até 1100 kVAr
Perda média: < 0,15 W/kVAr
Liquido dielétrico: non-pcb
All-film: polipropileno
Categoria de térmica: -50C a +55C C (d)
Normas:
IEC 60871-1
ANSI/IEEE CSA
BS,GOST
> NBR-5282
Pintura padrão: RAL 7035 / Munsell N6,5
Buchas Padrão:
NBI 125 kV, distancia de fuga 380mm
NBI 150 kV , distancia de fuga 620mm
NBI 200 kV, distancia de uga 820mm

HV Air-core Reactors

Air-core-dry-type reactors provide a linear response of impedance versus current that is essential to numerous applications. They are mainly employed in electric power transmission and distribution systems as well as in electric power systems of electrical plants. They are installed to protect these systems and to increase their efficiency. These reactors are also used in electrical test laboratories and research institutions.

advantages:

•No ferromagnetic saturation.

•Good linearity.

•Minimum maintenance.

•Safe operation.

•Environmentally friendly.

•Dry-type construction.

- Characteristics

Insulation level
Series reactor up to 800 kV
Shunt reactor up to 500 kV
Material: aluminum or copper
Cooling: Natural air
Temperature class: B or F
Use: Internal and external
Maximum weight per module: up to 10000 kg
Type test standards:
NBR - 5356-6
IEC - 60076-6
IEEE Std. C57.16.NBR – 5356-6
IEC – 60076-6
IEEE Std. C57.16
